A 12 V-os LED RGB modul tesztelése kulcsfontosságú lépés a minőség és a teljesítmény biztosítása érdekében, mielőtt elérné a végfelhasználót. Mint 12 V-os LED RGB modul szállítója, megértem a szigorú tesztelési eljárások jelentőségét. Ebben a blogban végigvezetem Önt a 12V-os LED RGB modul tesztelésének folyamatán.
1. Tesztelőkészületek
A 12 V-os LED RGB modul tesztelésének megkezdése előtt össze kell gyűjtenie a szükséges eszközöket és felszereléseket. Szüksége lesz egy 12 V-os tápegységre, egy multiméterre és egy forrasztópákra (ha szükséges a csatlakozásokhoz). Győződjön meg arról, hogy a tápegység stabil 12 V-os kimenetet biztosít. Ellenőrizze, hogy a multiméter megfelelően működik-e, és a megfelelő feszültség- és árammérési tartományra van-e állítva.
2. Szemrevételezés
A tesztelés első lépése a szemrevételezés. Gondosan vizsgálja meg a modult, hogy nincs-e rajta látható sérülés, például repedt burkolat, laza vezetékek vagy elgörbült tűk. Előfordulhat, hogy a sérült modul nem működik megfelelően, vagy biztonsági kockázatot jelenthet. Keresse a túlmelegedés jeleit, például elszíneződést a PCB-n (nyomtatott áramkör). Ha ezen problémák bármelyikét észleli, a modult félre kell tenni további vizsgálat vagy ártalmatlanítás céljából.
3. Elektromos folytonossági vizsgálat
Használja a multimétert az elektromos folytonossági teszt elvégzéséhez. Állítsa a multimétert folytonossági módba. Érintse meg a szondákat a 12 V-os LED RGB modul tápbemeneti érintkezőihez. Egy sípoló hang jelzi az elektromos folytonosságot, ami azt jelenti, hogy az áramút sértetlen. Tegye ugyanezt a földelőcsapokkal is. Ez a teszt segít azonosítani a szakadt áramköröket a modul tápegység részében.
4. Feszültségvizsgálat
Csatlakoztassa a 12V-os tápegységet a modulhoz. A multiméterrel mérje meg a feszültséget a modul bemeneti érintkezőin. A leolvasásnak közel 12 V-nak kell lennie. A 12 V-tól való jelentős eltérés jelezheti a tápegységgel vagy magával a modullal kapcsolatos problémát. Ha a feszültség túl alacsony, a LED-ek halvány fényt bocsáthatnak ki. Ha túl magas, az károsíthatja a LED-eket.
5. RGB színteszt
Az RGB modul fő jellemzője, hogy képes különböző színeket előállítani. Az RGB funkcionalitás teszteléséhez egyszerű RGB vezérlőt vagy mikrokontrollert használhat. Ha egyszerű RGB vezérlőt használ, csatlakoztassa a modulhoz a gyártó utasításai szerint.
-
Red Channel Test: Állítsa be a vezérlőt, hogy csak a piros színt adja ki. A modulon lévő LED-eknek pirosan kell világítaniuk. Ha a LED-ek nem világítanak, vagy ha a piros szín halvány vagy szokatlan árnyalatú, akkor a modul piros csatornájával lehet probléma.
-
Zöld csatorna teszt: Ismételje meg a folyamatot a zöld csatornával. Ellenőrizze, hogy a LED-ek tiszta zöld fényt bocsátanak-e ki. A zöld csatornával kapcsolatos minden problémát, például a fény hiányát vagy a rendellenes színt, orvosolni kell.
-
Kék csatorna teszt: Végül tesztelje a kék csatornát. A LED-eknek tiszta kék színt kell mutatniuk. Ha bármilyen probléma van, annak oka lehet egy hibás kék LED-illesztőprogram vagy egy sérült LED a kék csatornában.
-
Színkeverési teszt: Tesztelje a modul színkeverési képességeit. Állítsa be a vezérlőt különböző színkombinációk létrehozására, például sárga (piros + zöld), cián (zöld + kék) és bíbor (piros + kék). A modulnak képesnek kell lennie ezeket a színeket pontosan előállítani. A fehér fényt a három alapszín kombinálásával is tesztelheti. Egy jól működő modulnak erős, fehér fényt kell adnia.
6. Fényerő tesztelése
A 12 V-os LED RGB modul fényerejének teszteléséhez fénymérőt használhat. Helyezze a fénymérőt meghatározott távolságra a modultól. Mérje meg az egyes színcsatornák (piros, zöld, kék) fényerejét külön-külön és kombinálva. Hasonlítsa össze a mért fényerő értékeket a gyártó által megadott adatokkal. Ha a fényerő lényegesen alacsonyabb a megadott értékeknél, akkor a LED-ek, a tápegység vagy a meghajtó áramkör hibája lehet.
7. Hőelvezetési teszt
Működés közben a 12V-os LED RGB modul hőt termel. A túlzott hőhatás csökkentheti a LED-ek élettartamát és befolyásolhatja teljesítményüket. Infravörös hőmérővel mérje meg a modul hőmérsékletét működés közben. A modul bizonyos időtartamú (pl. 30 perc) működtetése után ellenőrizze a PCB és a LED-ek hőmérsékletét. Ha a hőmérséklet túl magas, az a modul hőelvezetésével kapcsolatos problémára utalhat.
8. Hosszú távú tesztelés
Az átfogóbb értékeléshez végezzen hosszú távú tesztet. Futtassa a modult folyamatosan hosszabb ideig, például 24 óráig vagy tovább. Ezalatt figyelje a modult a szín, a fényerő vagy a funkcionalitás változásait illetően. A hosszú távú tesztelés segíthet azonosítani a lehetséges problémákat, amelyek a rövid távú tesztelés során esetleg nem jelentkeznek, például az összetevők időbeli leromlását.
9. Vízállósági és tartóssági vizsgálat (ha van)

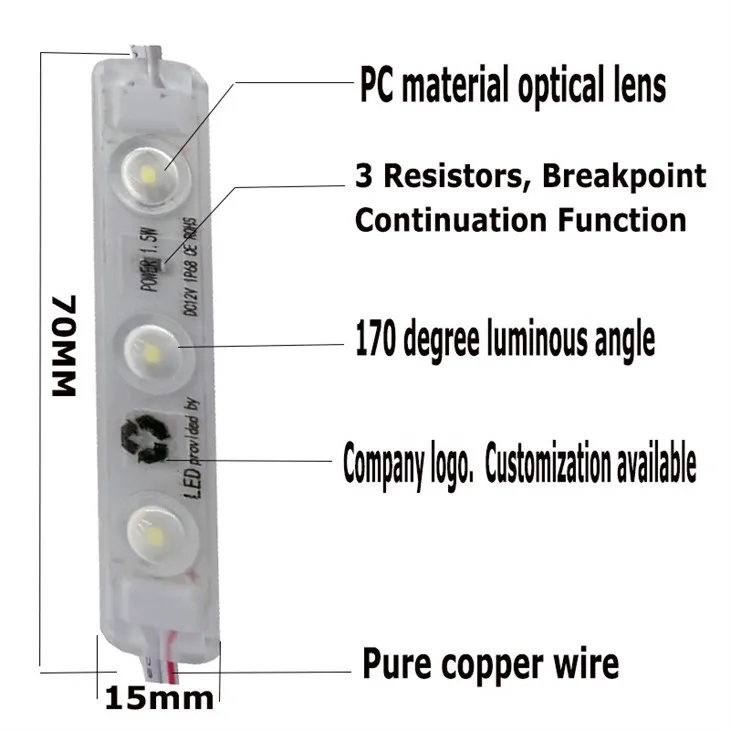

Ha a modult vízállónak tervezték, mint plVízálló 12V-os LED-modul reklámtáblákhoz, vízállósági vizsgálatot kell végeznie. Merítse vízbe a modult (a megadott IP besorolásnak megfelelően) egy bizonyos ideig, majd ellenőrizze a működőképességét. Keresse a víz behatolásának jeleit, például korróziót vagy rövidzárlatot.
A tartóssági vizsgálat magában foglalhatja a modult mechanikai igénybevételnek, például vibrációnak vagy ütésnek. Ez segít abban, hogy a modul ellenálljon a valós alkalmazások szigorának.
10. Kompatibilitási tesztelés
Tesztelje a 12 V-os LED RGB modul kompatibilitását a rendszer többi elemével. Például, ha egy adott RGB vezérlővel vagy mikrokontrollerrel kívánják használni, győződjön meg arról, hogy zökkenőmentesen működnek együtt. Ellenőrizze, hogy nincs-e kommunikációs hiba vagy ütközés a modul és más eszközök között.
Következtetés
A 12 V-os LED RGB modul tesztelése többlépcsős folyamat, amely a részletekre való odafigyelést igényel. Ezen tesztelési eljárások követésével megbizonyosodhat arról, hogy az Ön által szállított modulok kiváló minőségűek és megfelelnek ügyfelei elvárásainak. Akár díszvilágításra, reklámtáblákra vagy más alkalmazásokra használja a modult, elengedhetetlen a megfelelő tesztelés.
Ha érdeklődik a kiváló minőségű 12 V-os LED RGB modulok vásárlása iránt, termékeink széles választékát kínáljuk, beleértve a220V 4LEDS modulésSzuper fényes LED modul. Elkötelezettek vagyunk a megbízható és innovatív LED-megoldások mellett. Bővebb információért és beszerzési tárgyalás megkezdéséhez forduljon hozzánk bizalommal.
Hivatkozások
- LED-világítás kézikönyv, harmadik kiadás
- Elektronikai tesztelési és hibaelhárítási útmutató
